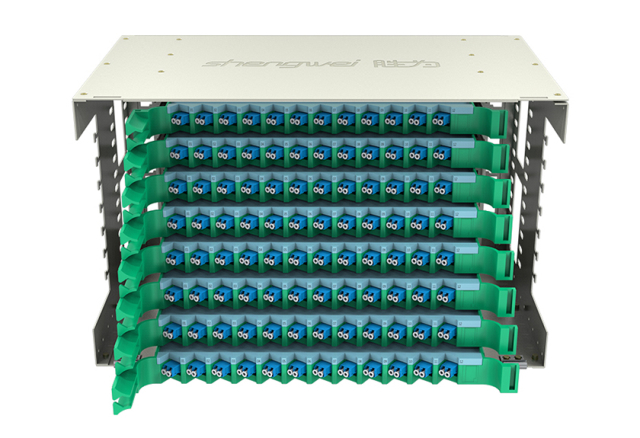

ODF光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能,是信息机房中不可或缺的部分。今天,我们来说说ODF配线架光纤怎么进线?
1、开剥光缆,并将光缆固定到盘纤架上
常见的光缆有层绞式、骨架式和中心束管式光缆,不同的光缆要采取不同的开剥方法,剥好后要将光缆固定到盘纤架。
2、分纤,将光纤穿过热缩管
将不同束管、不同颜色的光纤分开,穿过热缩管。熔接完成后,可以用热缩管保护光纤熔接头。
3、打开熔接机电源,选择合适的熔接方式。
熔接机的供电电源有交流和直流两种,要根据供电电源的种类来合理开关。
4、制备光纤端面
光纤端面制作的好坏将直接影响接续质量,所以在熔接前,必须先做合格的端面。
5、放置光纤
将光纤放在熔接机的V形槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,并正确地放入防风罩中。
6、接续光纤
按下接续键后,光纤相向移动,移动过程中,产生一个短的放电清洁光纤表面,当光纤端面之间的间隙合适后溶接机停止相向移动,设定初始间隙,熔接机测量,并显示切割角度。
7、盘纤并固定
将接续好的光纤盘到光纤收容盘上,固定好光纤、收容盘、接头盒、终端盒等,ODF配线架光纤熔接完成。
