ODF光纤配线架的功能要求有哪些?

文章出处: 责任编辑: 查看手机网址
扫一扫! ODF光纤配线架的功能要求有哪些? 扫一扫!
人气:- 发表时间:2021-04-22 14:14【

ODF架即ODF光纤配线架,是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架,构成综合配线架。

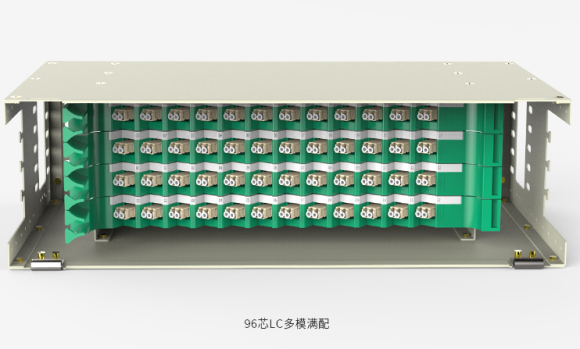

ODF光纤配线架


ODF光纤配线架的主要功能要求:

  1、光缆固定与保护功能。应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

  2、光纤终接功能。应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯、尾纤不受损伤。

  3、跳线功能。通过光纤跳线连接器插头,能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

  4、光缆纤芯和尾纤的保护功能。光缆开剥后纤芯有保护装置,固定后引入光纤有终接装置。

  5、容量。每机架容量和单元容量(按适配器数量确定)应在产品企业标准中作出规定,光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。

  6、标识记录功能。机架及单元内应具有完善的标识和记录装置,用于方便地识别纤芯序号或传输路序,且记录装置应易于修改和更换。

  7、光纤存储功能。机架及单元内应具有足够的空间,用于存储余留光纤。

  8、倒换业务。当ODF机柜或者基站需要搬迁时,会出搬迁方案,原有设备上的业务会被换再另外一条线路上,这时割接光缆时可能会造成业务断开,但是这种情况确很少出现,因为基站PTN设备会产生单向光LOS告警,届时业务自动倒换,不会造成业务中断。
