光纤收发器的故障检测方法

文章出处: 责任编辑: 查看手机网址
扫一扫! 光纤收发器的故障检测方法 扫一扫!
人气:- 发表时间:2021-04-13 14:39【

  光纤收发器在工业传输系统组网起到重要作用,随着工业通信领域的高速发展,对光纤收发器的供求也增多。下面,我们来和大家说说光纤收发器的常见故障及检测方法。

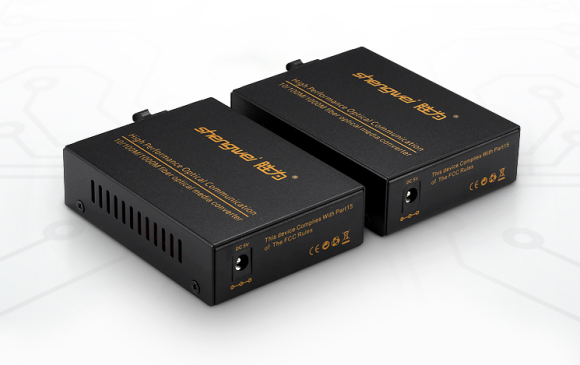

光纤收发器


  1、看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮

  (1)如光纤收发器的光口(FX)指示灯不亮,请确定光纤链路是否交叉链接。光纤跳线一头是平行方式连接;另一头是交叉方式连接。

  (2)如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮,则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏,因为B收 发器的光口(RX)接收不到光信号; 另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

  (3)双绞线(TP)指示灯不亮,请确定双绞线连线是否有错或连接有误?请用通断测试仪检测(不过有些光纤收发器的双绞线指示灯须等光纤链路接通后才亮)。

  (4)有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

  (5)有的光纤发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。

  2、光缆、光纤跳线是否已断

  (1)光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。

  (2)光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光,如有可见光则表明光纤跳线没有断。

  3、半/全双工方式是否有误

  有的光纤收发器侧面有FDX开关:表示全双工;HDX开关:表示半双工。

  4、用光功率计仪表检测

光纤收发器或光模块在正常情况下的发光功率:多模:-10db——18db之间;单模20公里:-8db——15db之间;单模60公里:-5db——12db之间; 如果在光纤收发器的发光功率在:-30db——45db之间,那么可以判断这个光纤收发器有问题。
