胜为告诉您什么是广电型APC光纤跳线

文章出处:北京睿创胜为科技有限公司 责任编辑:胜为小编 查看手机网址
扫一扫! 胜为告诉您什么是广电型APC光纤跳线 扫一扫!
人气:- 发表时间:2020-04-30 13:57【

我们工作中遇到最多的一种单模光纤连接器是主体为蓝色的连接器,但如果是无源光纤网络(PON)、运营商网络或超大规模数据中心,则可能会遇到主体为绿色的单模光纤连接器——广电型APC光纤跳线

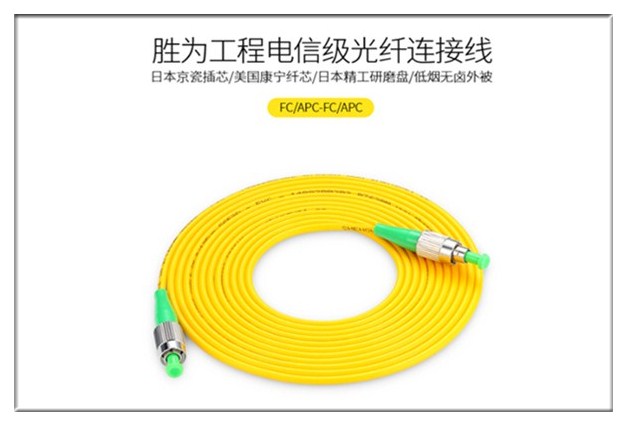

胜为广电型APC光纤跳线

(胜为广电型APC光纤跳线)


单模连接器采用UPC(超球面)光纤端面,而绿色单模连接器采用APC(斜球面)光纤端面。了解这两种不同颜色不同光纤端面的差异非常重要,如果端接不正确很可能会造成光纤损坏,甚至损坏设备光源端口。对于UPC连接器,光纤端面为近似圆形的表面。相反,APC连接器的端面呈8度倾斜。这种微小的角度使反射光线被包层吸收,从而降低了纤芯中的背面反射,并提供卓越的回波损耗性能。

虽然对于光纤链路来说,我们通常关心的是插入损耗,但有些应用更容易受反射(回波损耗)的影响。例如,长距离光纤链路中使用的高功率激光器对反射非常敏感,严重的反射甚至可能会对其造成损坏。在更高波长(通常为1500纳米及以上)下工作的光纤应用也更容易受反射影响,包括使用多个波长来发送信号的波分复用(WDM)应用,以及使用RF信号在更高波长上发送视频的应用,包括PON/GPON部署。

什么是广电型APC光纤跳线,它是如何进行测量的?

这些应用解释了为什么我们看到在服务供应商网络中部署APC连接。随着越来越多的企业客户为其局域网部署PON,越来越多的有线电视公司转向利用光纤提供宽带服务,更多的数据中心连接到运营商网络并部署更长的单模光纤链路和WDM应用,我们开始看到APC连接器的应用越来越广泛,应用环境也越来越广。

请务必注意,UPC和APC连接器不能对接。不仅纤芯不会对齐,从而导致性能严重下降,而且如果您尝试将两者对接,可能会对端面造成损坏。

利用APC连接测试单模光纤系统时,您需要了解一些事项。进行1级插入损耗测试时,福禄克网络的CertiFiber Pro仅输入端口支持APC连接器——输出端口采用UPC连接器。虽然不会发生损坏,但您会收到测试仪发出的关于接收功率太低的警告。输入端口采用非接触式对接,因此可以接受任何类型的连接器。因此,测试APC系统时,您需要两条UPC-APC混合线缆和两条APC-APC线缆进行连接。

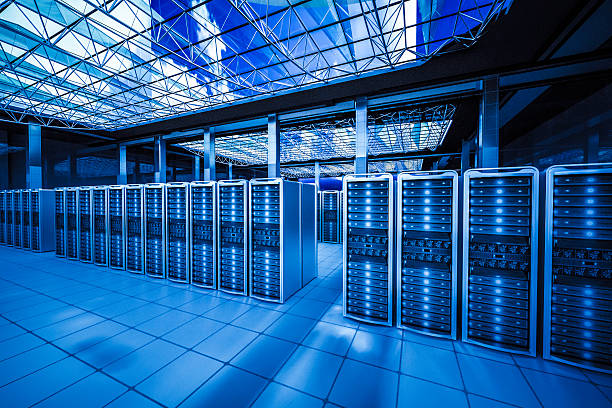

胜为广电型APC光纤跳线应用场景

(胜为广电型APC光纤跳线应用场景)


通过今天的介绍,相信大家已经对什么是广电型APC光纤跳线有所了解。想更多地了解胜为光纤系列产品,欢迎广大客户前来咨询。咨询热线:400-8010-951,胜为光纤厂家--7*24小时全天不间断为客户提供全程贴心采购顾问。
