平面波导型光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，一般是采用ABS塑料盒封装，端口采用尾纤引出。电信级PLC盒式光分路器主要应用于机架内，光纤分支入户时，安装在光缆交接箱中。

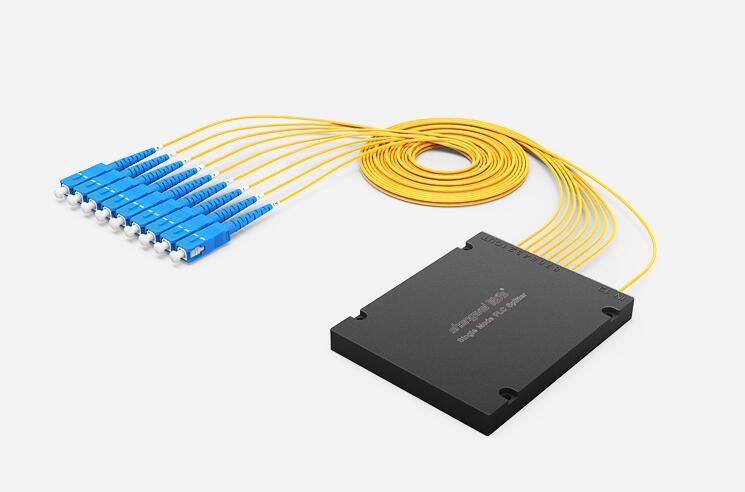

（胜为电信级PLC盒式光分路器）

PLC光分路器适用于无源光网络(EPON，BPON，GPON等)和FTTx网络中连接局端和终端设备并实现光信号的分路。它是光纤链路中最重要的无源光器件之一，具有一个或多个输入端以及多个输出端。

PLC光分路器的三个最重要的组成部分分别是光纤阵列的输入端、输出端和芯片，这三个组件的设计和组装对PLC光分路器之后能否进行稳定正常的工作起到了重要作用。

电信级PLC盒式光分路器参数特点

1、损耗对光波长不敏感，可以满足不同波长的传输需要；

2、分光均匀，可以将信号均匀分配给用户；

3、结构紧凑，体积小，可以直接安装在现有的各种交接箱，不需留出很大的安装空间；

4、单只器件分路通道多；

5、多路成本低，分路数越多，成本优势越明显。

电信级PLC盒式光分路器分类

根据网络结构的不同，PLC光分路器在网络中的分布方式也不相同。通常，PLC光分路器有集中分布和级联分布两种。

1、PLC光分路器集中分布

PLC光分路器集中分布即光分路器集中安装在光线路终端(OLT)和光网络单元(ONT)间的某一位置，集中对局端的信号进行分光处理，然后分别传送到各个终端用户，比较适合用户较集中的网络应用。这里使用的PLC光分路器分光比通常为1：32和1：64。一个分光比为1：32的PLC光分路器可以用来将局端的网络服务分别输送到32个家庭用户：

（光分路示意图）

用在光纤分布集线器中的PLC光分路器有托盘式、插片式和ABS盒式；用在光纤终端盒中的PLC光分路器有裸纤式等。

2、PLC光分路器级联分布

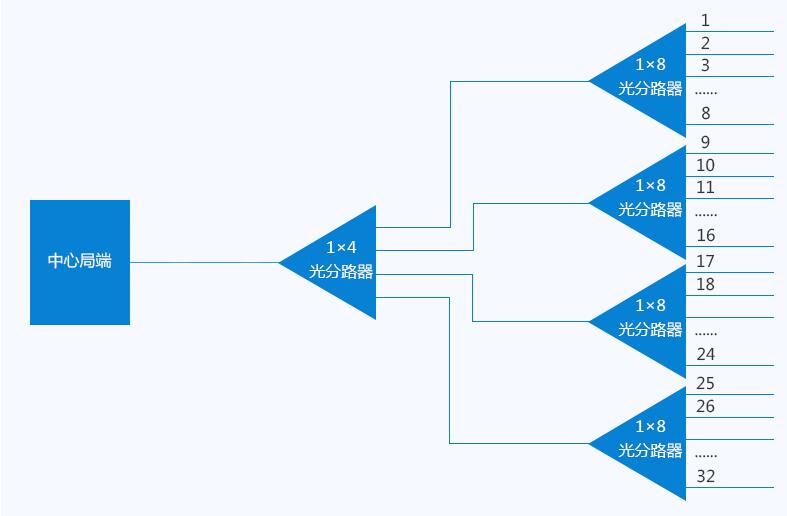

级联分布与集中分布的最大不同点是级联分布有二级分光(集中分布只有一级分光)。下图是通过PLC光分路器级联分布的方式向32个家庭用户输送网络服务的示例图，从图中我们可以看出，各个光分路器是分散分布，而且一级分光器的分光比是1：4，二级分光器的分光比则为1：8。

（光分路示意图）

这种分布方式要比PLC光分路器集中分布复杂，但是可以最大化地利用光纤资源，而且布线灵活，比较适合用户较分散的网络应用。PLC光分路器具有对波长不敏感、分光均匀性好、耐高低温、体积小等优点，是现代FTTx网络必不可少的重要组件。
