多模万兆MPO光纤跳线是连接器和光缆的组合,是高密度光纤传输跳线。 MPO连接器是MT系列连接器之一。它是一个多核多通道插入式连接器。 MT系列的套圈使用两个导向孔,在套圈的左右两端分别装有直径为0.7mm的导向器。针(也称为PIN针)用于精确连接。

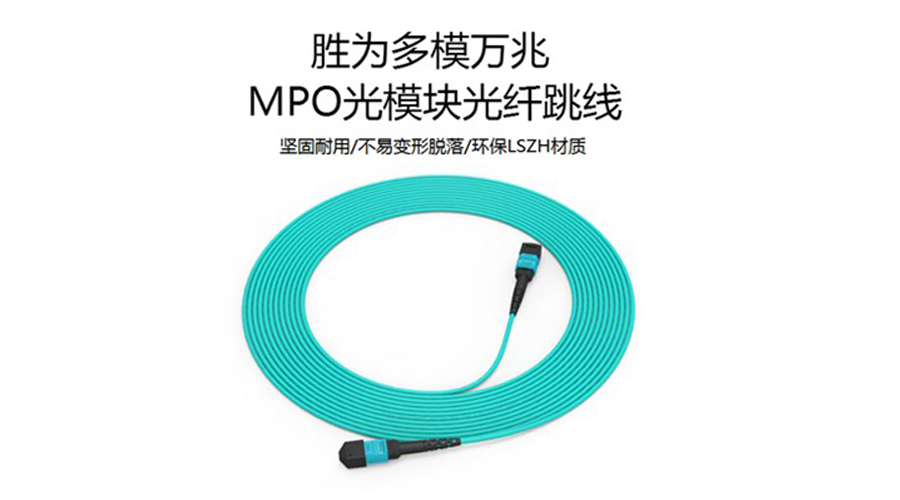

(胜为多模万兆mpo光纤跳线)
与其他连接器相比,MPO连接器最重要的功能是紧凑的设计。跳线具有大量内核。 MPO连接器的尺寸与SC连接器的尺寸相同,但是可以容纳12或24根光纤,因此MPO可以节省机柜中的空间。当前的MPO连接器具有8芯、 12芯、 24芯、 48芯、 72芯、 144芯编号设计,最常见的是12芯,24芯MPO 跳线。 40GMPO-MPO 光纤跳线,一般采用12芯MPO多模插芯; 100GMPO-MPO 光纤跳线,通常采用24芯MPO套圈。
多模万兆MPO光纤跳线包括光纤、护套、耦合组件、 金属环、针、防尘帽等,并且针部分分为公头和母头。公连接器有两个PIN针,而母连接器没有。 MPO连接器之间的连接通过PIN引脚精确对齐。当对接连接器时,连接到套圈的弹簧会向套圈提供推力,从而将其与适配器锁定。连接器主体的一侧有一个“键”,并且有一个“凸点”来限制连接器的相对位置,即P1,P2等。在连接器主体的侧面有一个称为“白点”的标记,用于指定连接器的插入侧。

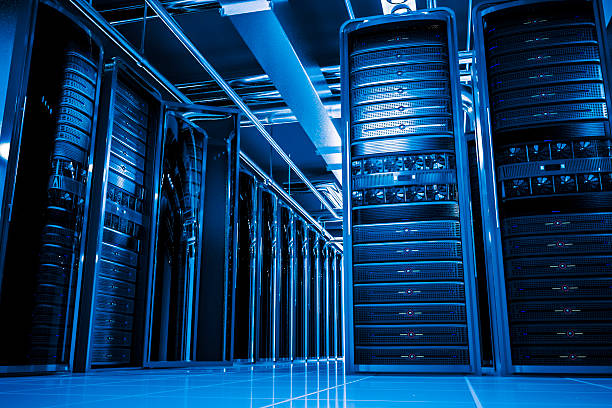

(胜为多模万兆mpo光纤跳线应用场景)
与其他光纤连接器相比,多模万兆MPO光纤跳线具有小尺寸、高精度和高密度的特点。它的出现极大地提高了光网络的普及性并降低了生产成本。因此,MPO 跳线广泛用于布线过程中的高密度集成光纤线路,例如FTTX和40/100GSFP、 SFP +收发器模块或设备内部和外部的连接应用中。
