随着即将到来的5G时代，光纤光缆在数据中心中的作用突出的愈发明显，那么想要熟练掌握数据中心专用光纤跳线路故障点的检测方法也就成了大家亟待解决的问题。今天，胜为小编就为您解释一下光纤故障点的查找和判断方法。

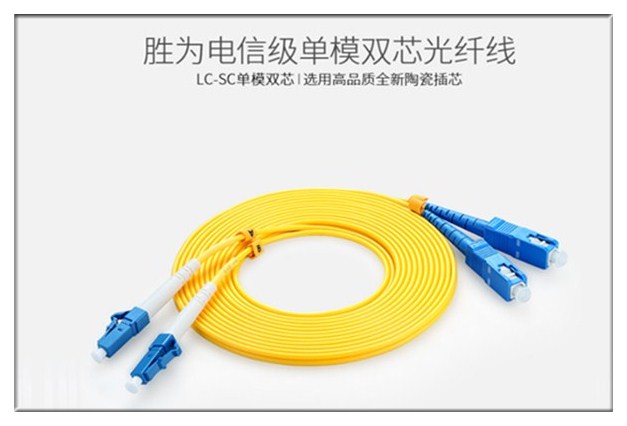

（胜为电信级单模单芯光纤线）

在日常光缆的维护中，存在障碍，通常采用以下过程来查找和判断。

1、检查光电转换器指示灯是否正常

如果光电转换器的光口（FDX）指示灯不亮。如果A收发器的光口（FDX）指示灯亮为B，则收发器的光口（FDX）指示灯不亮，则故障位于A收发器侧;故障的原因可能是：A收发器（TX）光传输端口已经坏，因为B收发器的光端口（RX）没有接收到光信号。

2、判断光缆光纤尾纤是否有故障

（1）光缆、光纤跳线的开关检测：用红光笔将红光发送到光纤连接器或耦合器的一端，看另一端是否有红灯，红灯表示光缆或者光纤跳线没有坏掉。由于外部物理因素或设备振动导致的法兰或尾纤切口损坏。通过更换法兰或尾纤来完成这种类型的故障。

（2）在光纤尾纤的两端使用光功率计来测量是否有读数判断光缆或光纤跳线是否断裂。另外一定要用酒精清洁尾纤连接点、法兰、设备端口。

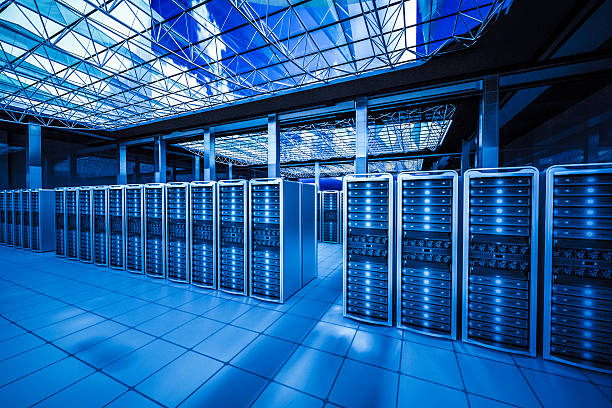

（胜为电信级单模单芯光纤线应用场景）

3、使用OTDR（光时域反射仪）测试

（1）在测试中，如果显示器没有曲线，则光纤故障点位于仪器的盲区，包括?光缆和光缆末端的尾纤连接器、法兰。可以添加数据中心专用光纤跳线的尾纤以减少盲区范围。纤维的断点。

（2）屏幕上反射曲线的远程位置与光缆的实际长度不匹配。曲线中有一个重要的“步骤”。如果是接头，则表示连接器不合格或连接器盒中光纤的弯曲半径太小。或者挤压;如果它不是这里的接头，则光缆在此处被挤压或磨锐。

（3）曲线显示远端有一个强菲涅耳反射峰，表明光纤端面垂直于光纤，表明终点是终点而不是断点，故障点可以在端子接头（法兰或ODF框架）上。

（4）曲线末端没有反射峰，表明端面是光纤切割面，最大可能是光缆与尾纤之间熔点的破坏。曲线显示远端没有反射峰，但有一条突出曲线，表明光纤已经破裂，产生损耗，并检查光缆和尾纤的熔点。

（5）曲线显示高损耗区和高损耗点。曲线的斜率明显变大，表明数据中心专用光纤跳线质量不好，衰减很大。如果高衰减点与关节相同，则意味着关节损失很大并且可以重新融合。光缆也可能受力变形，导致外力损失光纤。

本文出自北京睿创胜为科技有限公司转载请说明出处及链接
