(1)剥去电缆护套,露出扭绞的导线长度应≥20mm ,护套长度宜≥13mm。

(2)固定电缆线对,使其顺序依次为线对2、线对3、线对1和线对4 ,分别对应于插头端接的簧片1和2、3和6、4和5、7和8。为避免插头挤压使护套内的线对错位,应将引线并排排列并延伸到护套内至少8mm ,使一小段护套成扁平状,其横截面呈椭圆型。

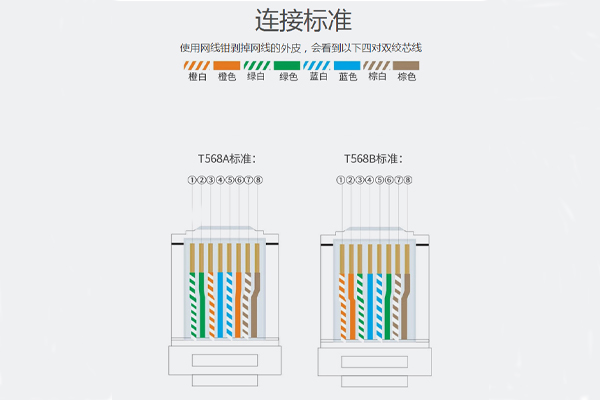

(3)将扭绞的线对松开,放到与插头簧片的对应的位置准备端接,使导线互相平行,并使簧片端接的导线6跨越簧片4及5端接的导线。护套内的线对不应松开扭绞。通常,插头簧片与电缆线对的对应关系按EIA/ TIA568B规定。

(4)把整理好的对称引线放入插头中,导线的末端应一直伸到插头的前端,护套的扁平部分应从插头后端一直伸到预张力释放压块下。护套应伸出插头后端至少6mm。

(5)压紧插头并再次测量导线和护套的长度,以确认它们是否符合要求的几何尺寸。
