高密度预端接光纤配线箱施工细节

文章出处:北京睿创胜为科技有限公司 责任编辑:胜为小编 查看手机网址
扫一扫! 高密度预端接光纤配线箱施工细节 扫一扫!
人气:- 发表时间:2020-04-21 17:54【

高密度预端接光纤配线箱适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能。适用于光缆和配线尾纤的保护性连接,也适用于光纤接入网中的光纤终端点采用。

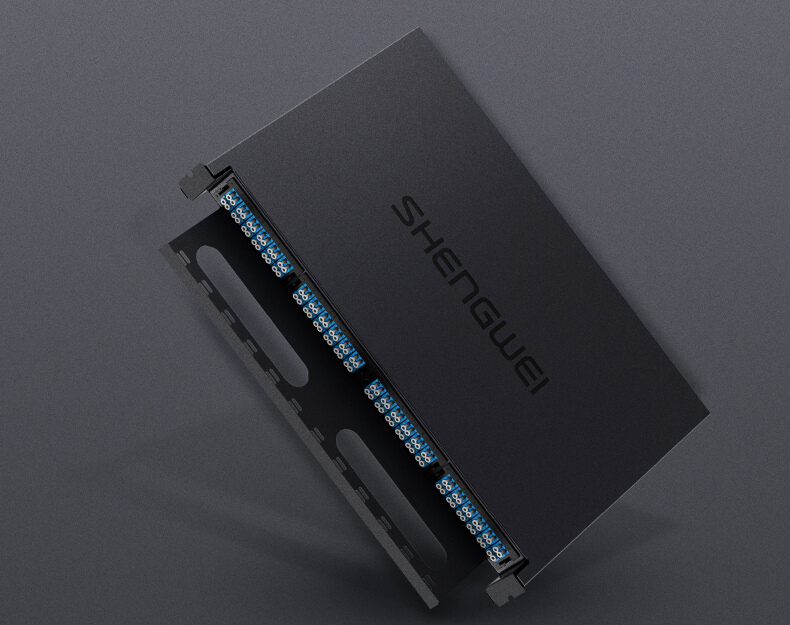

高密度预端接光纤配线箱


在配线间和设备间光缆的端接、使用和管理时需要使用光缆配线箱,胜为小编今天就高密度光纤配线箱的安装浅浅的探讨。

①将光缆引入至高密度光纤配线箱后侧的光缆固定板位置。

②将光缆端部剪去约1m长。然后取适当长度(约1500mm),剥除最外层护套,将接地线刺片端插入光缆开剥处(用刀片略划开护套),并用胶片缠紧,保证与光缆铠装钢带接触可靠。

从光缆开剥处取金属加强芯约85mm长度后剪去其余部分,并将金属加强芯固定在钢丝固定座上,并将光缆以喉箍收紧使高密度预端接光纤配线箱稳固。开剥后的光缆束管用PVC保护软管置换后,予盘在收线区上并引入熔接盘片,用扎带将PVC保护软管固定在熔接盘片上。

③取适当长度光纤尾纤(一般为2米),在两头贴上标贴纸,将尾纤的一端固定在6口适配器安装板的适配器上,另一端引至熔接盘入口,用扎带将尾纤固定在熔接盘片上。

④将后箱盖连同熔接盘片移至箱体外进行光纤熔接,熔接点用热缩套管保护,并固定在光纤熔接盘片的热缩管卡座内,盖上保护盖。完成后将后箱盖固定在箱体上并理顺、固定光纤。

⑤光缆固定在其他位置时(使用于19英寸光纤配线架上)。光缆固定在其他位置时,只需将PVC软管直接引入箱体后部的扎线板上,其他操作同③和④。


高密度预端接光纤配线箱应用场景

高密度预端接光纤配线箱应用场景


通过今天的介绍,相信大家已经对高密度预端接光纤配线箱施工细节有所了解。想更多地了解胜为光纤系列产品,欢迎广大客户前来咨询。咨询热线:400-8010-951,胜为光纤厂家--7*24小时全天不间断为客户提供全程贴心采购顾问。
